E سیریز E6 CA اس نے سرے کی قیادت کی

برجیلکس® ای سیریز E6 CA نے اس کی قیادت کی

انکوائری بھیجنے

ڈاؤن لوڈ، اتارنا

تصریح

برجیلکس® ای سیریز E6 CA نے اس کی قیادت کی

برجیلکس ای سیریز ایل ای ڈی سرنی مصنوعات ایک کمپیکٹ اور اعلی قیمت - موثر ٹھوس - ریاست لائٹنگ پیکیج میں اعلی معیار کی روشنی فراہم کرتی ہیں۔ یہ چپ - بورڈ پر (COB) سرنیوں کو برائے نام ڈرائیو کرنٹ سے دو بار موثر انداز میں چلایا جاسکتا ہے ، جس سے پہلے ممکن نہیں ڈیزائن کی لچک کو قابل بنایا جاسکتا ہے۔ ای سیریز E6 CA وہ انتہائی کمیٹی لاگت اور اچھی کارکردگی کے ساتھ انڈور اور آؤٹ ڈور جنرل لائٹنگ ایپلی کیشنز دونوں کے لئے وسیع پیمانے پر روشنی اور متبادل لیمپ کی حمایت کرنے کے لئے ڈیزائن کیا گیا ہے۔

E سیریز E6 CA وہ مختلف قسم کے برقی ، سی سی ٹی اور سی آر آئی کے امتزاج میں دستیاب ہے جو ڈیزائن لچک اور توانائی کی اہلیت کو کافی حد تک فراہم کرتا ہے۔

عام ایپلی کیشنز میں ، متبادل لیمپ ، اور ٹاسک ، لہجہ ، اسپاٹ ، ٹریک ، وسیع علاقہ ، سیکیورٹی ، وال پیک اور نیچے لائٹس شامل ہیں۔

خصوصیات
• کمپیکٹ ، اعلی بہاؤ کثافت روشنی کا ماخذ
• وردی ، اعلی معیار کی روشنی
• ہموار تھرمل راہ
• انرجی اسٹار® / اے این ایس آئی کے مطابق رنگین بائننگ ڈھانچہ 2 ، 3 اور 4 ایس ڈی سی ایم اختیارات کے ساتھ
cland تاپدیپت ، ہالوجن اور سی ایف ایل لیمپ سے زیادہ توانائی کی کارکردگی
• صنعت معیاری ڈی سی وولٹیج آپریشن
limited لامحدود مدھم کے ساتھ فوری روشنی
• ROHS اور تعمیل تک پہنچیں

فوائد
opt سیکنڈ آپٹکس ڈیزائن کے لئے آسان
pixization بغیر کسی سفید روشنی کو صاف کریں
there تھرمل مزاحمت کو نمایاں طور پر کم کیا گیا
Led ایل ای ڈی ڈرائیور کے انتخاب کے لئے آسان
day توانائی کی بچت میں اضافے کے ل day ڈے لائٹ اور موشن ڈٹیکٹر کے ساتھ استعمال کرنا آسان ہے
manacy بحالی کے اخراجات کم
• ماحول دوست

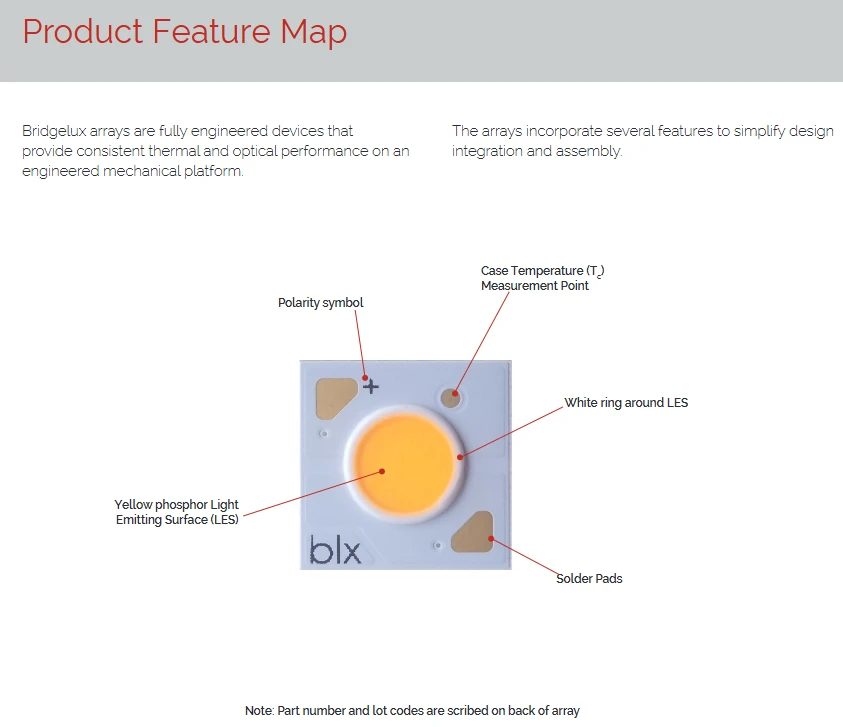

product-843-727

پروڈکٹ فیملی	مصنوعات	ڈاکٹر نمبر	ٹائپ فلوکس (ایل ایم)	اگر (ما)	VF (V)	افادیت (LM/W)	سبسٹریٹ سائز (ملی میٹر)	CRI	سی سی ٹی (کے)
BXKC وہ	e6a وہ	DS337	530	100	35.5	149	6	80, 90, 95	2700-6500
BXKC وہ	e6b وہ	DS337	530	200	17.8	149	6	80, 90, 95	2700-6500
BXKC وہ	e6d وہ	DS337	530	400	8.9	149	6	80, 90, 95	2700-6500

ٹیبل 1:سلیکشن گائیڈ ، پیمائش کا ڈیٹا (TC =25 ڈگری)

حصہ نمبر	برائے نام سی سی ٹی1 (K)	عام CRI	برائے نام ڈرائیو موجودہ (ایم اے)	عام پلس بہاؤ2,3,4 ٹی سی = 25ºC (ایل ایم)	کم سے کم نبض بہاؤ2,4,5 ٹی سی = 25ºC (ایل ایم)	عام vf (V)	عام طاقت (W)	عام افادیت (ایل ایم/W)
BXKC-27E0800-A-23	2700	82	100	532	463	35.0	3.5	152
BXKC-27G0800-A-23	2700	92	100	437	380	35.0	3.5	125
BXKC-30E0800-A-23	3000	82	100	562	489	35.0	3.5	161
BXKC-30G0800-A-23	3000	92	100	458	399	35.0	3.5	131
BXKC-35E0800-A-23	3500	82	100	575	500	35.0	3.5	164
BXKC-35G0800-A-23	3500	92	100	470	409	35.0	3.5	134
BXKC-40E0800-A-23	4000	82	100	580	505	35.0	3.5	166
BXKC-40G0800-A-23	4000	92	100	487	424	35.0	3.5	139
BXKC-50E0801-A-24	5000	81.5	100	588	512	35.0	3.5	168
BXKC-50G0801-A-24	5000	91	100	491	427	35.0	3.5	140
BXKC-56E0801-A-24	5600	81.5	100	588	512	35.0	3.5	168
BXKC-65E0801-A-24	6500	81.5	100	588	512	35.0	3.5	168
BXKC-27E0800-B-23	2700	82	200	532	463	17.5	3.5	152
BXKC-27G0800-B-23	2700	92	200	437	380	17.5	3.5	125
BXKC-30E0800-B-23	3000	82	200	562	489	17.5	3.5	161
BXKC-30G0800-B-23	3000	92	200	458	399	17.5	3.5	131
BXKC-35E0800-B-23	3500	82	200	575	500	17.5	3.5	164
BXKC-35G0800-B-23	3500	92	200	470	409	17.5	3.5	134
BXKC-40E0800-B-23	4000	82	200	580	505	17.5	3.5	166
BXKC-40G0800-B-23	4000	92	200	487	424	17.5	3.5	139
BXKC-50E0801-B-24	5000	81.5	200	588	512	17.5	3.5	168
BXKC-50G0801-B-24	5000	91	200	491	427	17.5	3.5	140
BXKC-56E0801-B-24	5600	81.5	200	588	512	17.5	3.5	168
BXKC-65E0801-B-24	6500	81.5	200	588	512	17.5	3.5	168
BXKC-27E0800-D-23	2700	82	400	532	463	8.75	3.5	152
BXKC-27G0800-D-23	2700	92	400	437	380	8.75	3.5	125
BXKC-30E0800-D-23	3000	82	400	562	489	8.75	3.5	161
BXKC-30G0800-D-23	3000	92	400	458	399	8.75	3.5	131
BXKC-35E0800-D-23	3500	82	400	575	500	8.75	3.5	164
BXKC-35G0800-D-23	3500	92	400	470	409	8.75	3.5	134
BXKC-40E0800-D-23	4000	82	400	580	505	8.75	3.5	166

حصہ نمبر	برائے نام سی سی ٹی1 (K)	عام CRI	برائے نام ڈرائیو موجودہ (ایم اے)	عام پلس بہاؤ2,3,4 ٹی سی = 25ºC (ایل ایم)	کم سے کم نبض بہاؤ2,4,5 ٹی سی = 25ºC (ایل ایم)	عام vf (V)	عام طاقت (W)	عام افادیت (ایل ایم/W)
BXKC-40G0800-D-23	4000	92	400	487	424	8.75	3.5	139
BXKC-50E0801-D-24	5000	81.5	400	588	512	8.75	3.5	168
BXKC-50G0801-D-24	5000	91	400	491	427	8.75	3.5	140
BXKC-56E0801-D-24	5600	81.5	400	588	512	8.75	3.5	168
BXKC-65E0801-D-24	6500	81.5	400	588	512	8.75	3.5	168

ٹیبل 2:سلیکشن گائیڈ ، پیمائش کا ڈیٹا (TC =85 ڈگری)

حصہ نمبر	برائے نام سی سی ٹی1 (K)	عام CRI	برائے نام ڈرائیو موجودہ (ایم اے)	عام ڈی سی بہاؤ2,3 ٹی سی = 85ºC (ایل ایم)	کم سے کم ڈی سی بہاؤ4 ٹی سی = 85ºC (ایل ایم)	عام vf (V)	عام طاقت (W)	عام افادیت (ایل ایم/W)
BXKC-27E0800-A-23	2700	82	100	485	422	34.3	3.4	141
BXKC-27G0800-A-23	2700	92	100	398	346	34.3	3.4	116
BXKC-30E0800-A-23	3000	82	100	512	445	34.3	3.4	149
BXKC-30G0800-A-23	3000	92	100	417	363	34.3	3.4	121
BXKC-35E0800-A-23	3500	82	100	523	455	34.3	3.4	152
BXKC-35G0800-A-23	3500	92	100	428	372	34.3	3.4	125
BXKC-40E0800-A-23	4000	82	100	528	459	34.3	3.4	154
BXKC-40G0800-A-23	4000	92	100	443	385	34.3	3.4	129
BXKC-50E0801-A-24	5000	81.5	100	535	466	34.3	3.4	156
BXKC-50G0801-A-24	5000	91	100	447	389	34.3	3.4	130
BXKC-56E0801-A-24	5600	81.5	100	535	466	34.3	3.4	156
BXKC-65E0801-A-24	6500	81.5	100	535	466	34.3	3.4	156
BXKC-27E0800-B-23	2700	82	200	485	422	17.2	3.4	141
BXKC-27G0800-B-23	2700	92	200	398	346	17.2	3.4	116
BXKC-30E0800-B-23	3000	82	200	512	445	17.2	3.4	149
BXKC-30G0800-B-23	3000	92	200	417	363	17.2	3.4	121
BXKC-35E0800-B-23	3500	82	200	523	455	17.2	3.4	152
BXKC-35G0800-B-23	3500	92	200	428	372	17.2	3.4	125
BXKC-40E0800-B-23	4000	82	200	528	459	17.2	3.4	154
BXKC-40G0800-B-23	4000	92	200	443	385	17.2	3.4	129
BXKC-50E0801-B-24	5000	81.5	200	535	466	17.2	3.4	156
BXKC-50G0801-B-24	5000	91	200	447	389	17.2	3.4	130
BXKC-56E0801-B-24	5600	81.5	200	535	466	17.2	3.4	156
BXKC-65E0801-B-24	6500	81.5	200	535	466	17.2	3.4	156
BXKC-27E0800-D-23	2700	82	400	485	422	8.6	3.4	141
BXKC-27G0800-D-23	2700	92	400	398	346	8.6	3.4	116
BXKC-30E0800-D-23	3000	82	400	512	445	8.6	3.4	149
BXKC-30G0800-D-23	3000	92	400	417	363	8.6	3.4	121
BXKC-35E0800-D-23	3500	82	400	523	455	8.6	3.4	152
BXKC-35G0800-D-23	3500	92	400	428	372	8.6	3.4	125
BXKC-40E0800-D-23	4000	82	400	528	459	8.6	3.4	154

حصہ نمبر	برائے نام سی سی ٹی1 (K)	عام CRI	برائے نام ڈرائیو موجودہ (ایم اے)	عام ڈی سی بہاؤ2,3 ٹی سی = 85ºC (ایل ایم)	کم سے کم ڈی سی بہاؤ4 ٹی سی = 85ºC (ایل ایم)	عام vf (V)	عام طاقت (W)	عام افادیت (ایل ایم/W)
BXKC-40G0800-D-23	4000	92	400	443	385	8.6	3.4	129
BXKC-50E0801-D-24	5000	81.5	400	535	466	8.6	3.4	156
BXKC-50G0801-D-24	5000	91	400	447	389	8.6	3.4	130
BXKC-56E0801-D-24	5600	81.5	400	535	466	8.6	3.4	156
BXKC-65E0801-D-24	6500	81.5	400	535	466	8.6	3.4	156

جدول 3: توانائی کے لیبلنگ کے لئے یورپی پروڈکٹ رجسٹری میں رجسٹرڈ حصہ نمبر

حصہ نمبر1	سی سی ٹی (K)	CRI	موجودہ2 (ایم اے)	vf (V)	مفید بہاؤ3 (φuse)at 85C (ایل ایم)	POW - er (W)	افادیت (ایل ایم/W)	توانائی کارکردگی کلاس4	ریگیس - tration نہیں
BXKC-27E0800-A-23	2700	80	240	38.2	1014	9.2	111	F	1116553
BXKC-27G0800-A-23	2700	90	200	37.1	718	7.4	97	F	1116608
BXKC-30E0800-A-23	3000	80	240	38.2	1071	9.2	117	F	1116681
BXKC-30G0800-A-23	3000	90	220	37.6	814	8.3	98	F	1116736
BXKC-35E0800-A-23	3500	80	240	38.2	1096	9.2	120	E	1116809
BXKC-35G0800-A-23	3500	90	220	37.6	835	8.3	101	F	1116864
BXKC-40E0800-A-23	4000	80	240	38.2	1106	9.2	121	E	1116937
BXKC-40G0800-A-23	4000	90	240	38.2	928	9.2	101	F	1116992
BXKC-50E0801-A-24	5000	80	240	38.2	1121	9.2	122	E	1117068
BXKC-50G0801-A-24	5000	90	240	38.2	936	9.2	102	F	1117089
BXKC-56E0801-A-24	5600	80	240	38.2	1121	9.2	122	E	1118877
BXKC-65E0801-A-24	6500	80	240	38.2	1121	9.2	122	E	1117111
BXKC-27E0800-B-23	2700	80	480	19.1	1014	9.2	111	F	1116555
BXKC-27G0800-B-23	2700	90	400	18.6	718	7.4	97	F	1116610
BXKC-30E0800-B-23	3000	80	480	19.1	1071	9.2	117	F	1116683
BXKC-30G0800-B-23	3000	90	440	18.8	814	8.3	98	F	1116738
BXKC-35E0800-B-23	3500	80	480	19.1	1096	9.2	120	E	1116811
BXKC-35G0800-B-23	3500	90	450	18.9	851	8.5	100	F	1116866

حصہ نمبر1	سی سی ٹی (K)	CRI	موجودہ2 (ایم اے)	vf (V)	مفید بہاؤ3 (φuse)at 85C (ایل ایم)	POW - er (W)	افادیت (ایل ایم/W)	توانائی کارکردگی کلاس4	ریگیس - tration نہیں
BXKC-40E0800-B-23	4000	80	480	19.1	1106	9.2	121	E	1116939
BXKC-40G0800-B-23	4000	90	480	19.1	928	9.2	101	F	1116994
BXKC-50E0801-B-24	5000	80	480	19.1	1121	9.2	122	E	1117070
BXKC-50G0801-B-24	5000	90	480	19.1	936	9.2	102	F	1117091
BXKC-56E0801-B-24	5600	80	480	19.1	1121	9.2	122	E	1118879
BXKC-65E0801-B-24	6500	80	480	19.1	1121	9.2	122	E	1117113
BXKC-27E0800-D-23	2700	80	960	9.5	1014	9.2	111	F	1116557
BXKC-27G0800-D-23	2700	90	810	9.3	726	7.5	96	F	1116612
BXKC-30E0800-D-23	3000	80	960	9.5	1071	9.2	117	F	1116685
BXKC-30G0800-D-23	3000	90	880	9.4	814	8.3	98	F	1116740
BXKC-35E0800-D-23	3500	80	960	9.5	1096	9.2	120	E	1116813
BXKC-35G0800-D-23	3500	90	910	9.5	858	8.6	100	F	1116868
BXKC-40E0800-D-23	4000	80	960	9.5	1106	9.2	121	E	1116941
BXKC-40G0800-D-23	4000	90	960	9.5	928	9.2	101	F	1116996
BXKC-50E0801-D-24	5000	80	960	9.5	1121	9.2	122	E	1117072
BXKC-50G0801-D-24	5000	90	960	9.5	936	9.2	102	F	1117093
BXKC-56E0801-D-24	5600	80	960	9.5	1121	9.2	122	E	1118881
BXKC-65E0801-D-24	6500	80	960	9.5	1121	9.2	122	E	1117115
